產品型號:

1、U-PVC絕緣電工套管及配件:

(1)按機械性能分類:

a)低機械應力型絕緣電工套管，簡稱輕型;

b)中機械應力型絕緣電工套管，簡稱中型;

c)高機械應力型絕緣電工套管，簡稱重型;

d)超高機械應力型絕緣電工套管，簡稱超重型。

(2)按彎曲特點分類:

a)冷彎型絕緣電工套管;

b)非冷彎型絕緣電工套管;

c)波紋絕緣電工套管。

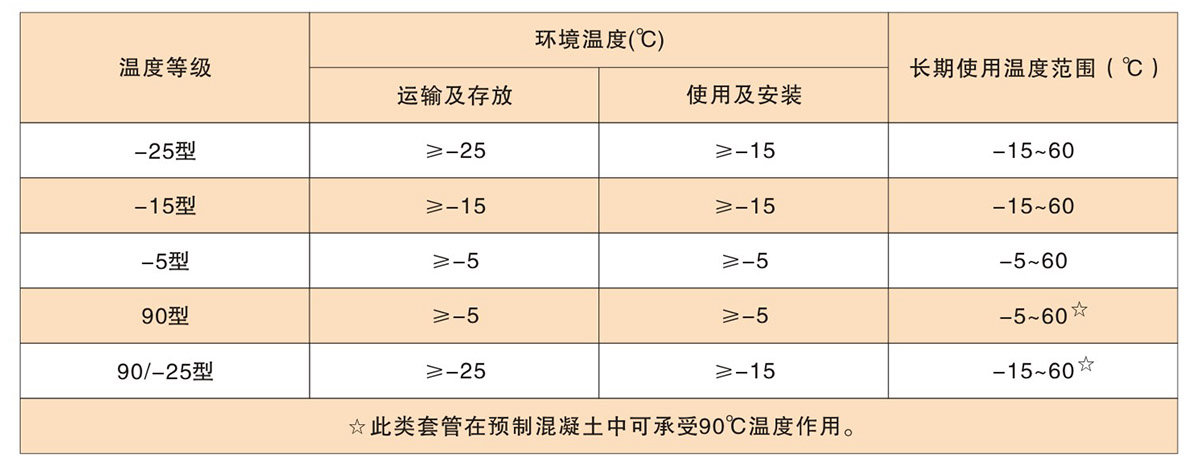

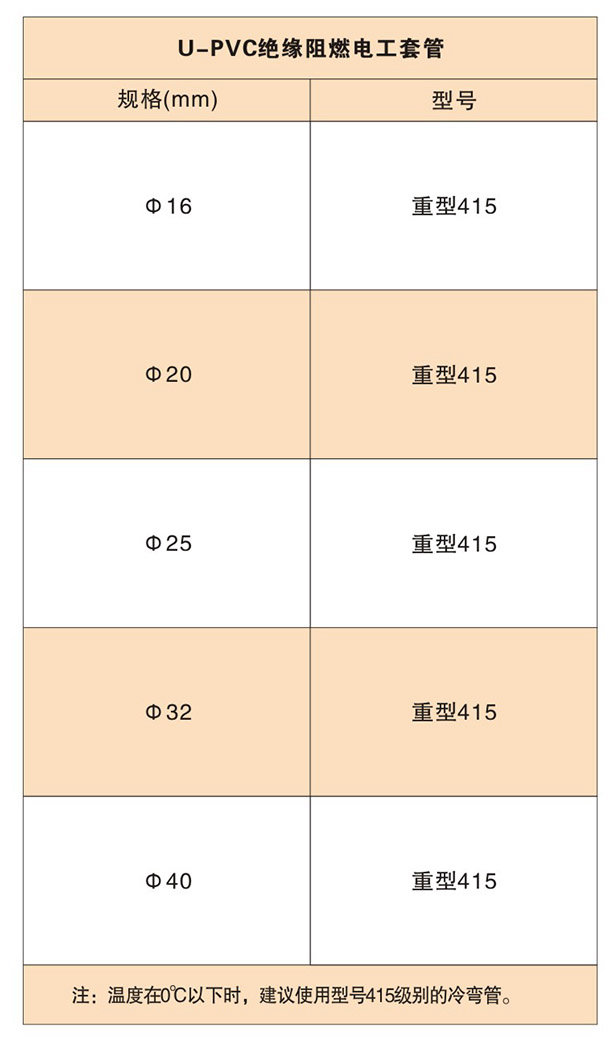

(3)按溫度分類(見下表):

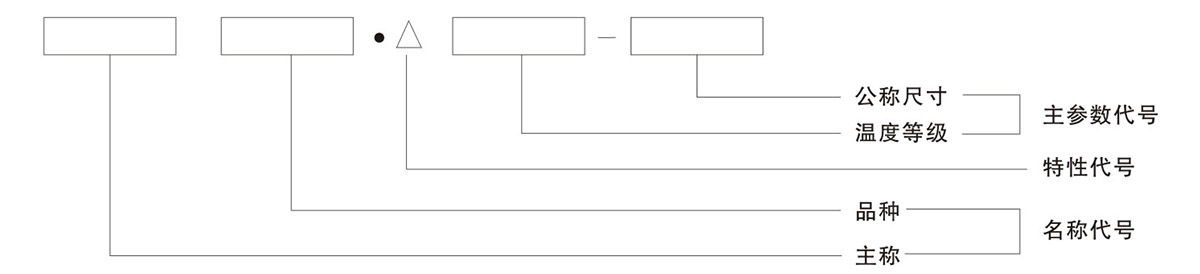

(4)型號格式：

(5)代號規定:

a)名稱代號:

主稱一套管，G;

品種一硬質管，Y;

半硬質管，B;

波紋管，W。

b)特性代號:

輕型，2;

中型，3;

重型，4;

超重型，5。

c)主參數代號:

溫度等級-25型，25;

 -15型，15;

-5型，05;

-90型，90;

-90/-25型，95。

公稱尺寸:16,20,25,32,40,50,63

(6)標志示例:

CY·405-25

表示溫度等級為-5型，機械性能為重型，公稱尺寸為25的硬質絕緣電工套管。

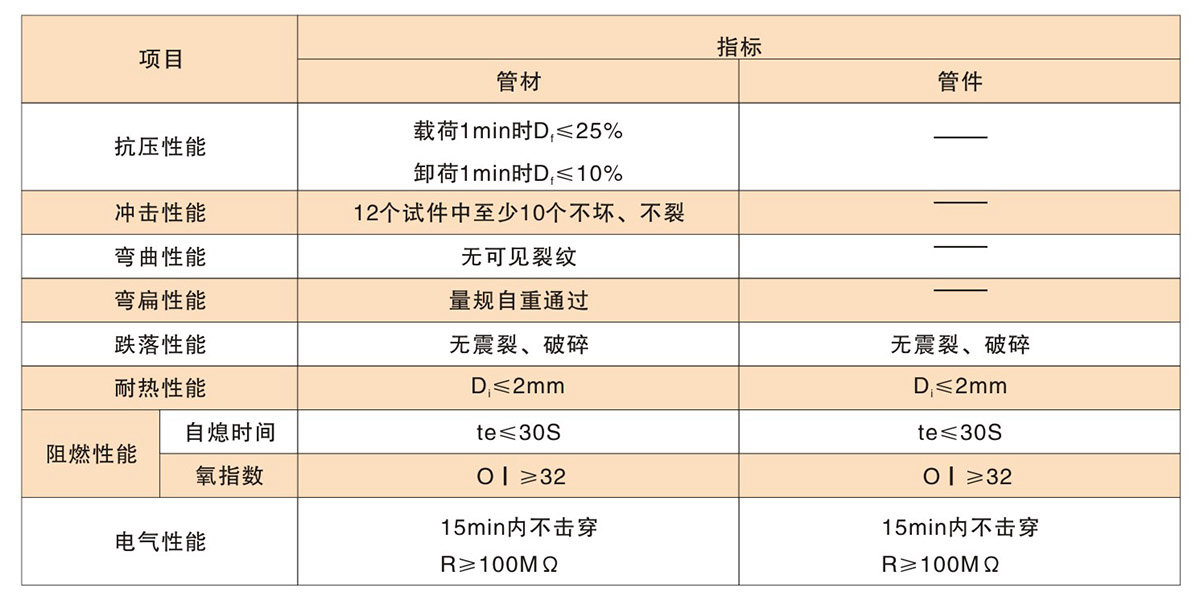

技術性能：

執行國家建筑工業行業標準：JG/T 3050-1998

產品特點:

1、重量輕，易安裝、運輸;

2、外形美觀，管壁光滑，摩擦阻力小:

3、難燃、絕緣;

4、管材及配件永不生銹:

5、規格、配套齊全。

適用范圍:

保護建筑物內電線、電纜的布線、埋設，鋼筋預埋等。

包裝:

管材一般采用成束并使用塑料袋包裝，每束重量不應超過25kg。管件按不同形狀和尺寸采用盒式或袋式包裝。包裝也可根據用戶的要求協商確定。

運輸:

管材、管件在裝卸和運輸時，應避免曝曬、雨淋及機械損傷。

貯存:

管材、管件不應露天存放，堆放高度不宜超過1.5m，距熱源不小于1m。產品的貯存期限自生產之日起一般不超過2年。

套管施工:

1、根據設計圖要求，確定套管、線盒、燈頭盒、電箱等的準確位詈并進行彈線定位，在相應的位置標出尺寸。

2、預制加工彎管，彎管可采用冷彎法和熱彎法。套管及配件的敷設、安裝和預制彎管時，建議在溫度不低于-15℃的環境下進行。

(1)冷彎法:管徑在25mm及其以下可以使用冷彎法。

(2)斷管:小管徑可使用剪管器，大管徑可使用鋼鋸斷管，斷口應銼平、銑光。

(3)用膝蓋冷彎:將彎管彈箭插入PVC套管內需要彎曲的位置，兩手抓牢套管的兩邊，頂在膝蓋上用手板，直

至彎出所需的彎度，然后抽出彎管彈簧(當彎管長度較長時，可用繩子或鐵絲綁住彈簧的一邊，以便套管彎曲后拉出彈簧)。

(4)用手扳彎曲器冷彎:將套管插入配套的彎管器，手扳至所需的彎度，然后抽出彎管彈簧。

(5)熱彎法:用電爐子、熱風機等將套管需要彎曲處均勻烘烤，待加熱到可隨意彎曲時，立即將套管放在木板上，固定套管的一邊進行逐步彎曲，直至彎曲出所需的彎度，然后用冷濕布抹擦彎曲位置冷卻定型，再抽出彎管彈簧。在熱彎過程中要注意避免套管出現烤傷、變色、破裂等問題。套管彎曲處的凹扁度不宜過大，彎曲半徑應大于6D(D為套管直徑)。

3、套管敷設。

(1)套管連接:套管可采用粘接法連接。套管粘接時必須使用專用膠粘劑，接駁應到位，確保連接牢固。套管的長度不應小于管直徑的3倍。

(2)套管垂直或水平敷設時，每隔1m距離應有一個固定點，在彎曲部位主尖以圓弧中心點為始點，距兩端300-500mm處應各加一個固定點。

(3)套管敷設時，應盡量減少?gòu)澢?，?dāng)套管直線段的長度超過15m時，或直角彎有3個且長度超過8m時，均應在中途安裝接線盒。

(4)暗敷設應在土建結構施工中，將管路埋入墻體和樓板內，局部剔槽敷管應加以固定并用高標號水泥砂漿保護，保護層不得小于15mm。

(5)套管敷設剔槽打洞時，不要用力過猛，以免造成墻壁面周圍破碎。洞口不要剔得過大、過寬，不要造成土建結構缺陷。在混凝土、樓板上剔洞時，注意不要剔斷鋼筋，剔洞時應先用鉆打孔，再擴孔，不允許用大錘由上面砸孔洞。

4、掃管穿帶線:

(1)對于混凝土結構(墻、樓板)應及時進行掃管，以便于在混凝土未終凝時修補管路。

(2)對于磚墻結構的，應在抹灰前進行掃管，以便及時修復。經過掃管后確認管路暢通，應及時穿好帶線，并將管口、盒口、箱口堵好，加強成品配管保護，防止出現二次堵塞管路現象。

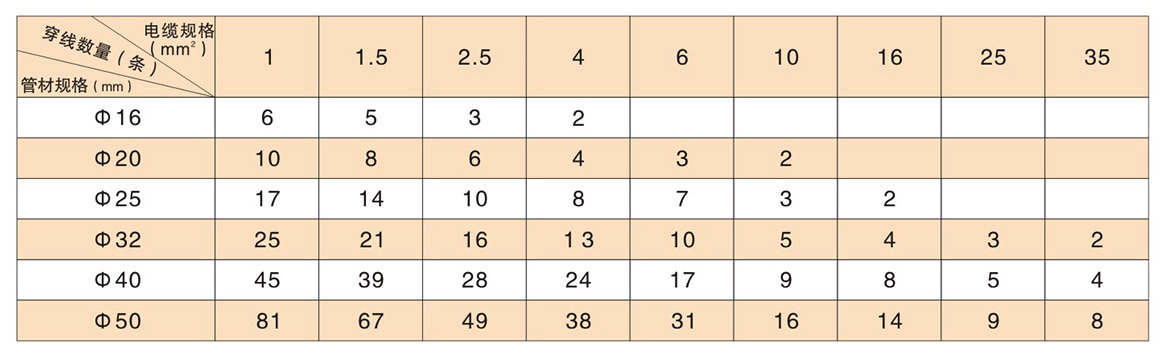

電工套管穿線參考數量表：
